Ako možno použiť ponorné čerpadlá v systémoch hospodárenia s odpadovými vodami?

Modernizácia mestskej infraštruktúry a zvyšujúca sa zložitosť priemyselných procesov kládli bezprecedentné požiadavky na systémy nakladania s odpadovými vodami. V srdci týchto systémov, zabezpečujúcich bezproblémový transport kontaminovaných tekutín a pevných látok, leží technológia ponorné čerpadlá . Tieto špecializované stroje sú navrhnuté tak, aby fungovali úplne ponorené v médiu, ktoré čerpajú, a ponúkajú jedinečné výhody v oblasti účinnosti, úspory miesta a spoľahlivosti. Integráciou ponorného čerpadla na odpadovú vodu do širšieho rámca čistenia môžu inžinieri riešiť problémy dynamiky tekutín a environmentálnej bezpečnosti efektívnejšie ako s tradičnými alternatívami namontovanými na povrchu.

Základná úloha ponorných čerpadiel

Primárnou funkciou ponorných čerpadiel v súvislosti s odpadovými vodami je premiestňovanie odpadových vôd zo zberných miest do čistiarní. Na rozdiel od štandardných odstredivých čerpadiel, ktoré môžu byť umiestnené v suchých studniach alebo nadzemných staniciach, je ponorná jednotka hermeticky uzavretá. Tento dizajn zabraňuje ohrozeniu vnútorných komponentov okolitou kvapalinou, či už je to sivá voda, odtok z búrky alebo ťažký priemyselný odpad.

V komunálnych podmienkach sa tieto čerpadlá často používajú v staniciach výťahov. Keď gravitačné kanalizačné potrubia dosiahnu hĺbku, ktorá znemožňuje ďalšie výkopy, ponorné čerpadlá zdvihnú odpad do vyššej nadmorskej výšky, čo umožní gravitácii pokračovať vo svojej práci. Táto schopnosť je nevyhnutná pre rozšírenie urbanistického usporiadania, kde by si topografické variácie inak vyžadovali rozsiahle investície do infraštruktúry.

Technické výhody v aplikáciách odpadových vôd

Jednou z najvýznamnejších výhod používania ponorných čerpadiel je odstránenie problémov s nasávaním. Keďže čerpadlo je už ponorené v kvapaline, nevyžaduje si saciu výšku ani zložité plniace mechanizmy, ktoré sú často spojené so samonasávacími povrchovými čerpadlami. To vedie k vyššej mechanickej účinnosti a znižuje riziko kavitácie – bežnej príčiny mechanického zlyhania pri manipulácii s kvapalinou.

Okrem toho je chladiaci mechanizmus týchto čerpadiel vo svojej podstate účinný. Okolitá kvapalina funguje ako chladič a odvádza teplo generované motorom počas nepretržitej prevádzky. To umožňuje použitie vysokovýkonných motorov v kompaktných priestoroch bez potreby dodatočnej ventilačnej alebo chladiacej infraštruktúry.

Rozmanitosť v dizajne ponorného čerpadla na odpadovú vodu

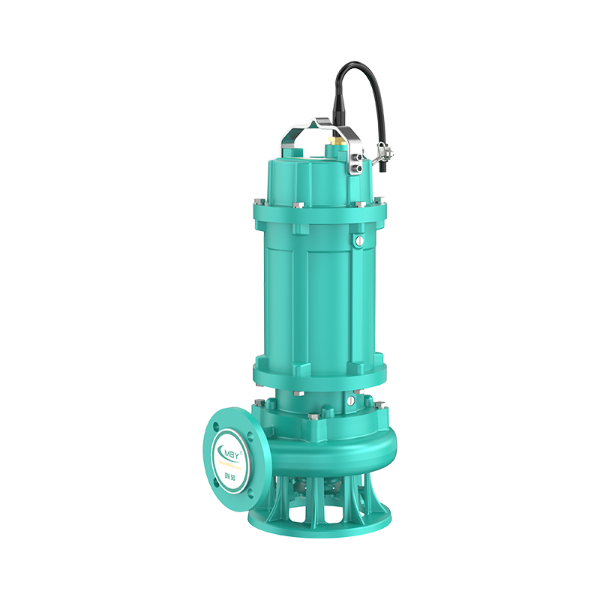

Ponorné čerpadlo na odpadovú vodu je špeciálne skonštruované tak, aby manipulovalo s pevnými a vláknitými materiálmi, ktoré by upchali štandardné vodné čerpadlá. Dizajn obežného kolesa je v tejto kategórii určujúcim znakom. Pre odpadovú vodu obsahujúcu veľké pevné častice sa často používajú vírivé obežné kolesá na vytvorenie vírivého efektu, ktorý umožňuje pevným časticiam prechádzať cez plášť čerpadla bez priameho kontaktu s lopatkami. Alternatívne sa kanálové obežné kolesá používajú pre požiadavky na vysoký prietok, kde je primárnym záujmom účinnosť.

Nižšie je uvedený porovnávací prehľad bežných typov obežných kolies používaných v týchto systémoch:

Integrácia do liečebných procesov

Nakladanie s odpadovými vodami nie je len o doprave; zahŕňa zložité biologické a chemické fázy úpravy. V týchto stupňoch sa používajú ponorné čerpadlá na udržanie prietoku aktivovaného kalu, uľahčenie prevzdušňovania a riadenie recirkulácie upravovaných kvapalín.

Vo fáze sekundárnej úpravy sa napríklad používajú ponorné mixéry (ktoré zdieľajú rovnakú technológiu motora ako čerpadlá) na udržanie pevných látok v suspenzii v prevzdušňovacích nádržiach. Medzitým vysokovýkonné čerpadlá presúvajú „vratný aktivovaný kal“ späť na začiatok biologického procesu, aby sa udržala koncentrácia mikroorganizmov potrebná na rozklad organickej hmoty.

Prevádzková spoľahlivosť a údržba

O spoľahlivosti systému odpadových vôd sa nedá rokovať, pretože zlyhanie môže viesť ku kontaminácii životného prostredia a rizikám pre verejné zdravie. Ponorné čerpadlá prispievajú k tejto spoľahlivosti svojou robustnou konštrukciou. Väčšina jednotiek priemyselnej kvality je odliata z ťažkých kovov, ako je železo alebo nehrdzavejúca oceľ, aby odolali korozívnej povahe odpadových vôd a chemických vedľajších produktov.

Údržba, aj keď sa zdá zložitá kvôli ponorenej povahe zariadenia, je efektívnejšia vďaka použitiu systémov vodiacich koľajníc. Tieto systémy umožňujú zdvihnúť čerpadlo na povrch na kontrolu bez potreby vstupu personálu do mokrej studne alebo vypustenia nádrže. Táto technológia „automatického spájania“ zaisťuje, že čerpadlo sa po spustení späť na miesto dokonale zarovná s výtlačným potrubím, čím sa znížia prestoje a náklady na prácu.

Vplyv na životné prostredie a účinnosť

Moderná manipulácia s kvapalinami sa výrazne zameriava na spotrebu energie. Vysokoúčinné ponorné čerpadlá sú teraz vybavené pokročilou technológiou motorov, ako sú motory s permanentnými magnetmi alebo pohony s premenlivou frekvenciou (VFD). Úpravou rýchlosti čerpadla tak, aby zodpovedala skutočnému prítoku stanice, sa minimalizuje plytvanie energiou a výrazne sa predlžuje životnosť mechanických upchávok a ložísk.

Okrem toho prevádzka v ponore výrazne znižuje hlučnosť. V obytných oblastiach, kde sa výťahové stanice nachádzajú v blízkosti domov, tlmiaci účinok vody a zeme zaisťuje, že systém pracuje diskrétne, čo je ťažko dosiahnuteľné s hlasitými, vzduchom chladenými povrchovými motormi.

Strategické výberové kritériá

Výber správneho zariadenia pre projekt odpadových vôd si vyžaduje dôkladnú analýzu charakteristík kvapaliny. Faktory, ako je úroveň pH, ​​koncentrácia abrazívnych zŕn a maximálna veľkosť potenciálnych pevných látok, musia určovať materiál a konštrukciu ponorného čerpadla na odpadovú vodu.

Záver

Evolúcia ponorných čerpadiel zmenila manažment odpadových vôd z logistickej výzvy na vysoko kontrolovaný a efektívny priemyselný proces. Ich schopnosť pracovať v drsnom, neprístupnom prostredí pri zachovaní vysokého výkonu ich robí nepostrádateľnými.

FAQ

1. Aký je rozdiel medzi štandardným ponorným čerpadlom a ponorným čerpadlom na odpadovú vodu?
Štandardné čerpadlo je zvyčajne navrhnuté pre čistú alebo mierne znečistenú vodu a môže sa upchať, ak je vystavené pevným látkam. Ponorné čerpadlo na odpadovú vodu obsahuje špecializované obežné kolesá (ako sú lopatky na vírenie alebo drvenie) a väčšie vnútorné vôle špeciálne navrhnuté na manipuláciu so surovou odpadovou vodou, odpadmi a vláknitými materiálmi bez upchávania.

2. Ako zvládajú ponorné čerpadlá korozívne kvapaliny v odpadových vodách?
Čerpadlá určené na odpadovú vodu sú zvyčajne konštruované z materiálov odolných voči korózii, ako je vysokokvalitná liatina, kovy s epoxidovým náterom alebo nehrdzavejúca oceľ. Okrem toho využívajú špeciálne mechanické upchávky, často vyrobené z karbidu kremíka alebo karbidu volfrámu, na ochranu motora pred agresívnym chemickým prostredím.

3. Je ťažké opraviť čerpadlo, ktoré sa nachádza pod vodou?
Kým čerpadlo pracuje pod vodou, údržbu zjednodušujú systémy vodiacich koľajníc. Tie umožňujú operátorom zdvihnúť čerpadlo z kvapaliny pomocou kladkostroja. Čerpadlo sa automaticky odpojí od potrubia v spodnej časti a možno ho opravovať na povrchu, vďaka čomu sú opravy bezpečné a relatívne rýchle.

4. Môžu tieto čerpadlá bežať nasucho, ak je hladina odpadovej vody príliš nízka?
Väčšina vysokokvalitných ponorných čerpadiel je navrhnutá s tepelnými senzormi, ktoré vypnú motor, ak sa začne prehrievať. Vo všeobecnosti by však nemali bežať nasucho po dlhšiu dobu, pretože pri chladení sa spoliehajú na okolitú kvapalinu. Niektoré modely sú vybavené „chladiacim plášťom“, ktorý umožňuje prevádzke čerpadla, aj keď je len čiastočne ponorené.

5. Aká dlhá je typická životnosť ponorného čerpadla v komunálnom systéme?
Pri správnom výbere a pravidelnej preventívnej údržbe môže výkonné ponorné čerpadlo vydržať 10 až 15 rokov. Faktory ako abrazivita kvapaliny, frekvencia cyklov štart-stop a konzistencia napájania hrajú hlavnú úlohu v skutočnej životnosti zariadenia.
